小区热水工程设计原则:必须保证每家每户24小时不间断的供应热水;可以集中分户供热水系统,也可以单机单户供热水,根据房屋的建筑结构,设计要求来个性化设计。 1、采用集中集热——分户水箱系统 ● 可选用80L/100L/120L/150L水箱作为每家住户的热水箱 ● 优先采用太阳能加热,电加热或热泵作为辅助加热,既充分利用太阳能源,又确保阴雨天供热水 ● 当某一住户水箱的水温过高时,太阳能会自动加热其他住户的水箱,从而实现太阳能资源共享 ● 用户使用自家的冷水和电能,方便物业 管理 ● 根据楼顶情况可采用廊架/平铺等多种形式太阳能安装在楼顶层面,容易实现太阳能与建筑协调 ● 凡12层以下的住宅,均可保证住宅楼内所有的住户都能使用太阳能供热水,因此应用范围广泛 2、采用集中集热--集中水箱--分户计量系统 ● 可选用80L/100L/120L/150L为每户设计热水 ● 优先采用太阳能加热,电加热或热泵作为辅助加热,既充分利用太阳能源,又确保阴雨天供热水 ●实现太阳能资源共享 ● 通过每户的入户热水表进行收费,热水费用需要全年平均计算,可采用远程抄表模式 ● 根据楼顶情况可采用廊架/平铺等多种形式太阳能安装在楼顶层面,容易实现太阳能与建筑协调 ● 凡12层以下的住宅,均可保证住宅楼内所有的住户都能使用太阳能供热水,因此应用范围广泛 3、采用阳台壁挂平板太阳能,每户一套80L、100L、120L热水器,每户独立使用。 ● 可选用80L/100L/120L为每户设计热水 ● 优先采用太阳能加热,电加热或热泵作为辅助加热,既充分利用太阳能源,又确保阴雨天供热水 ●太阳能放置在用户的南阳台,卧式或立式水箱水箱放置在阳台上 ● 凡12层以下的住宅,均可保证住宅楼内所有的住户都能使用太阳能供热水,因此应用范围广泛 1、采用集中集热——分户水箱系统 ● 可选用80L/100L/120L/150L水箱作为每家住户的热水箱 ● 优先采用太阳能加热,电加热或热泵作为辅助加热,既充分利用太阳能源,又确保阴雨天供热水 ● 当某一住户水箱的水温过高时,太阳能会自动加热其他住户的水箱,从而实现太阳能资源共享 ● 用户使用自家的冷水和电能,方便物业 管理 ● 根据楼顶情况可采用廊架/平铺等多种形式太阳能安装在楼顶层面,容易实现太阳能与建筑协调 ● 凡12层以下的住宅,均可保证住宅楼内所有的住户都能使用太阳能供热水,因此应用范围广泛 2、采用集中集热--集中水箱--分户计量系统 ● 可选用80L/100L/120L/150L为每户设计热水 ● 优先采用太阳能加热,电加热或热泵作为辅助加热,既充分利用太阳能源,又确保阴雨天供热水 ●实现太阳能资源共享 ● 通过每户的入户热水表进行收费,热水费用需要全年平均计算,可采用远程抄表模式 ● 根据楼顶情况可采用廊架/平铺等多种形式太阳能安装在楼顶层面,容易实现太阳能与建筑协调 ● 凡12层以下的住宅,均可保证住宅楼内所有的住户都能使用太阳能供热水,因此应用范围广泛 3、采用阳台壁挂平板太阳能,每户一套80L、100L、120L热水器,每户独立使用。 ● 可选用80L/100L/120L为每户设计热水 ● 优先采用太阳能加热,电加热或热泵作为辅助加热,既充分利用太阳能源,又确保阴雨天供热水 ●太阳能放置在用户的南阳台,卧式或立式水箱水箱放置在阳台上 ● 凡12层以下的住宅,均可保证住宅楼内所有的住户都能使用太阳能供热水,因此应用范围广泛 多层/小高层热水系统配置表
小区热水工程解决方案特点: 1、家庭人数相对比较稳定,用水量也好控制。 2、主要是保证安全,节能,和足够的热水压力。 3、尽可能降低安装成本,使用成本以及维护成本。 4、兼顾环保、安全等因素。
小区热水工程解决方案设计需要的参数: 1、家庭人数? 2、用水方式:提桶方式(每人每天20-30Kg)/花洒方式(每人每天40-60Kg) 3、厨房、洗手台、洗衣机是否用热水,有无浴缸? 4、设备安装场地(长、宽、方位、以及周边建筑物情况)提供以上参数就可以为您设计出最适合自己的热水工程方案。

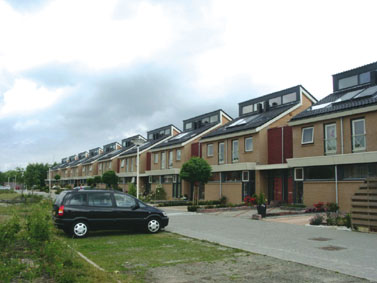

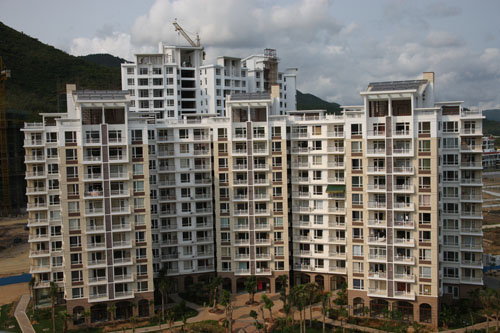

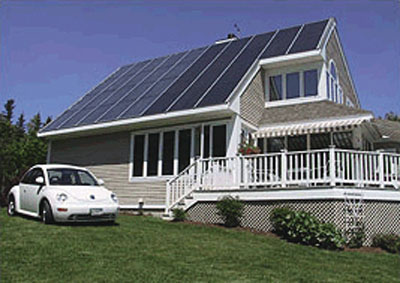

小区热水工程解决方案 1、人均用水量大 解决方案:人均设计用水量为100-160L,如果有浴池的话人均设计用水量为160-200L。 2、供水情况为全天候24小时不定时不定点供水 解决方案:热水工程中使用专门定做的大容量保温水箱,将一天24小时内所需要使用的热水提前储存在水箱内,保温水箱的高质量保温措施能够保证24小时内整个水箱内的热水温降不超过5℃,这样就保证了一天24小时的稳定热水供应。 3、用水用户比较独立 解决方案:可以考虑单独配置家用机型,也可以使用商用机型来进行集中的供水。集中供水系统多用于开发商在住户搬入住宅之前统一进行热水系统招商,而单个用户一般使用家用机配承压水箱。 提供以上参数就可以为您设计出最适合自己的热水工程方案。 集中集热-分户储热系统运行示意图及案例 太阳能系统运行示意图及案例
